Příslušenství pro blow-in system a kalibraci

Přijímač

Současné techniky pokládky zahrnují také metody přímého zafukování, u kterých je nutné kabelové kanály předem změřit, aby se zkontrolovaly případné vnitřní deformace. Tím se zajistí nerušené zafukování. Měřidlo, které obsahuje sondu, je profukováno kabelovým kanálem stlačeným vzduchem. Pokud se měřidlo se sondou během přepravy zasekne, lze jeho polohu přesně určit až do hloubky 4,50 m průchodem přijímače podél kabelového kanálu. Jakmile se přijímač přiblíží k sondě, bude vyslán nepřetržitý optický a akustický signál, který dosáhne své maximální úrovně přímo nad podzemním místem, kde má sonda zaseknout.

Dalšími aplikacemi jsou lokalizace podzemních kabelů, kovových vedení a domovních přípojek. Vedení lze ozařovat vysílačem, aby signál byl pro přijímač dostatečně silný.

Typ	Hmotnost	Baterie	Životnost	Objednací číslo
Receiver	2.2 kg	8x LR6 (1.5 V)	>40 h	009.675.30
–	–	–	Sending gripper	009.675.34
–	–	–	Transmitter	009.675.32
–	–	–	Bag	009.675.31
Sonde	0.08 kg	1x CR 1/3N	5 h	009.674.10

Sonda

Průměr: 18 mm s adaptérem pro tyče ze skelných vláken 9 - 15 mm

Číslo objednávky 009.674.10

Kalibrační trn

Vnitřní průměr potrubí	Hmotnost	Objednací číslo
28 mm	0.2 kg	009.677.00
35 mm	0.25 kg	009.677.10
40 mm	0.3 kg	009.677.20

Optický píst, flexibilní

Vnitřní průměr potrubí	Hmotnost	Objednací číslo
28 mm	0.23 kg	009.955.50
32 mm	0.25 kg	009.956.00
35 mm	0.28 kg	009.956.50
40 mm	0.30 kg	009.957.00
50 mm	0.35 kg	009.958.00

Tažný píst s optickými vlákny Ø 40 mm pro dodatečné foukání

včetně 2 tažných úchytů a otočného čepu s ochranou proti přetočení

Vnitřní průměr potrubí	Hmotnost	Objednací číslo
40 mm	0.75 kg	009.962.42

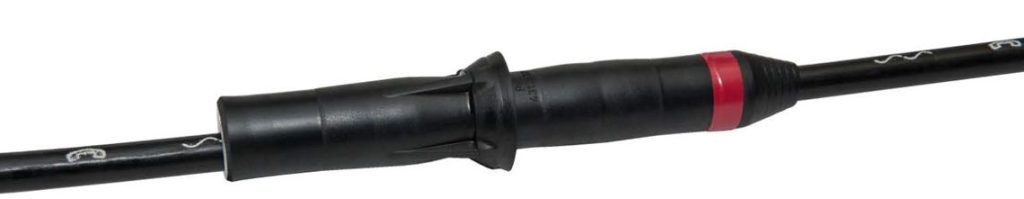

Uvolňovací zátka

Vnitřní průměr trubky	max. průměr kabelu	obj. číslo
35 mm	21.5 kg	009.960.50
40 mm	21.5 kg	009.961.00

Speedplug 7 pro trubku s vnitřním průměrem 40 mm

Ø 37 mm, s adaptérem pro sondu 33 kHz

Číslo objednávky: 111.490.00

Speedplug Ø 35 pro dodatečné foukání

Ø 35 mm, 5 trubek na položeném kabelu 10-16 mm

Číslo objednávky 111.491.00

Průměr	Počet trubek s již položeným kabelem	Ø kabelu	Objednací číslo
Ø 37 mm	5	10 – 16 mm	111.491.00
Ø 37 mm	5	15 – 21 mm	111.492.00

Speedplug Ø 35 pro dodatečné foukání

Snadná lokalizace poškození potrubí
Dosah: 2–3 m
Rozsah dodávky: 1 sonda, 2 baterie, úložný box

Průměr minisondy: 6,4 mm

Číslo objednávky 009.675.61

Náhradní baterie
Číslo objednávky 009.675.62

Průměr nanosondy: 4,6 mm

Číslo objednávky 009.675.63

úchyt pro mikrosondu

Číslo objednávky 111.041.50

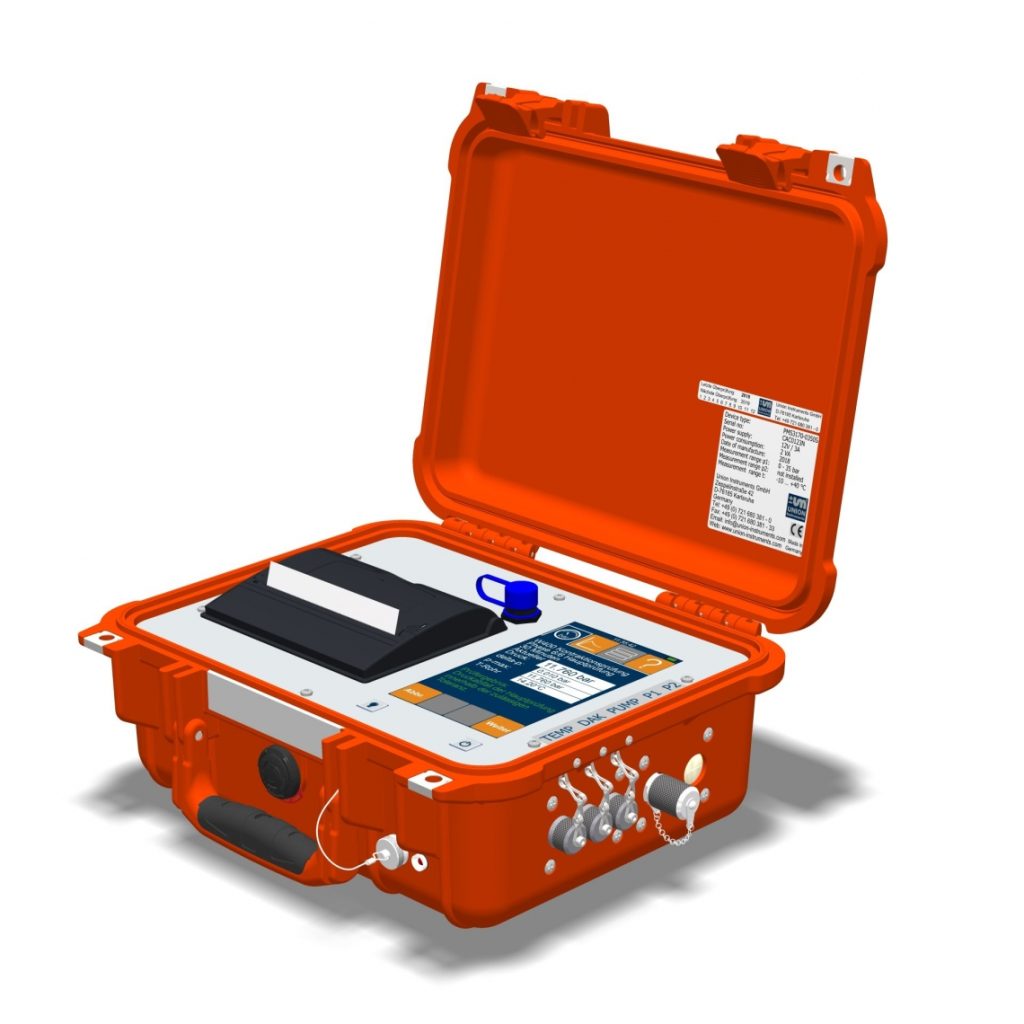

Tlakoměr a záznamové zařízení

Číslo objednávky 111.445.10

pro zkoušku těsnosti, lze připojit k instalaci koncového dimenzování

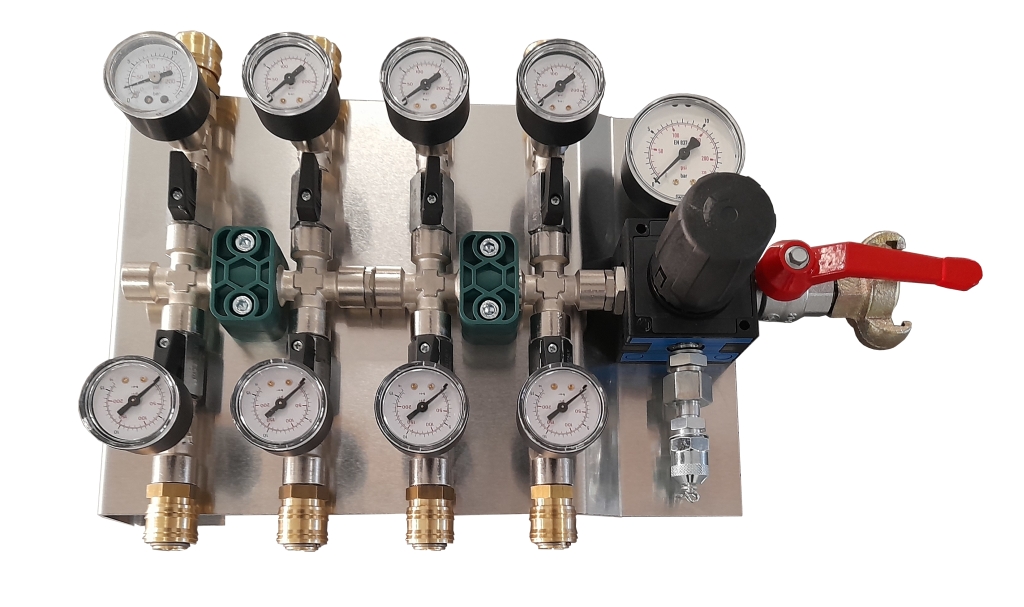

Tlaková zkušební jednotka pro mikrotrubky

Číslo objednávky 111.260.50

k připojení k záznamovému zařízení pro testování těsnosti a záznam.

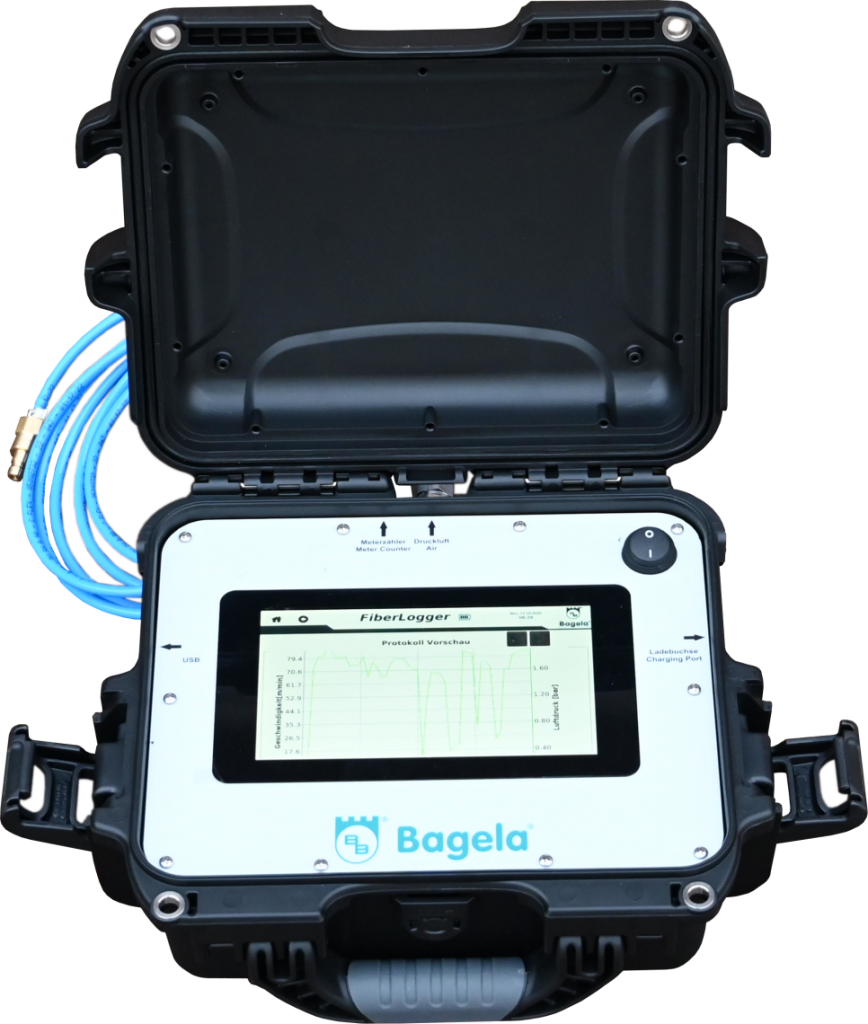

Digitální systém pro záznam dat pro ofukování optických kabelů

Záznamník dat Bagela, číslo objednávky 111.447.00

Rukojeť pro tahání optického kabelu

vyrobeno z pozinkovaného ocelového drátu, jeden bubínek, dvojitý, redukovaný na jednoduchý

Průměr kabelu	Objednací číslo.
2.5 – 5.6 mm	009.646.00
5.3 – 9.2 mm	009.646.01
8.1 – 12.5 mm	009.646.02
10.7 – 15.8 mm	009.646.03
13.5 – 19.1 mm	009.646.04
16.3 – 22.4 mm	009.646.05
19.1 – 25.5 mm	009.646.06

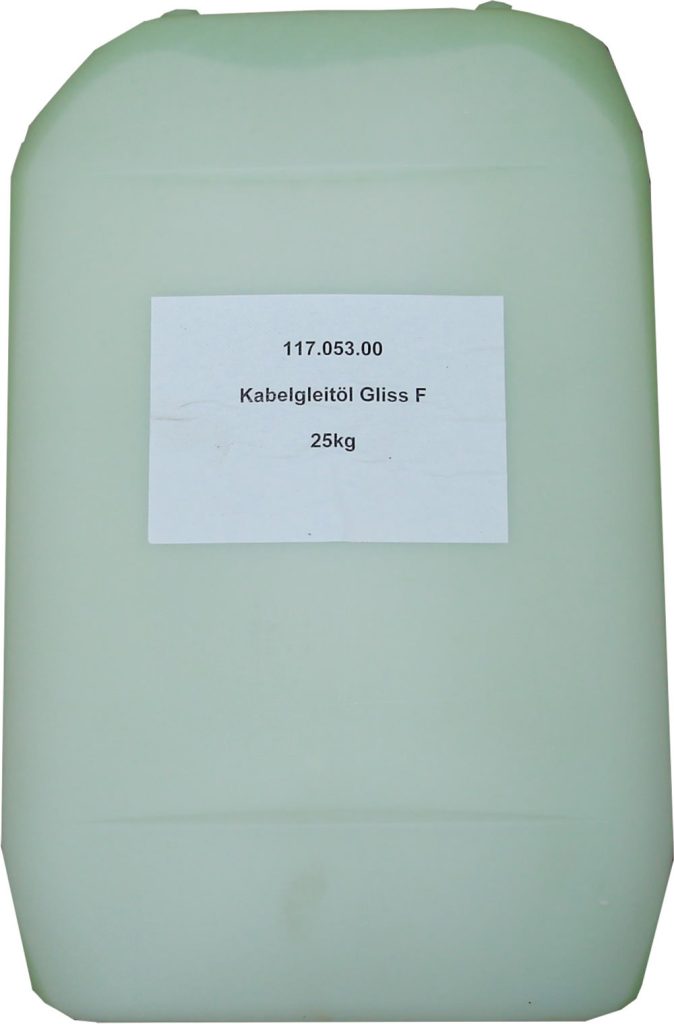

Olej pro kluzné lanko Gliss F

25l plech

Číslo objednávky 117.053.00

Olej pro kluzné kabely Bagela lube P 640

19l nádoba

Číslo objednávky 111.340.55

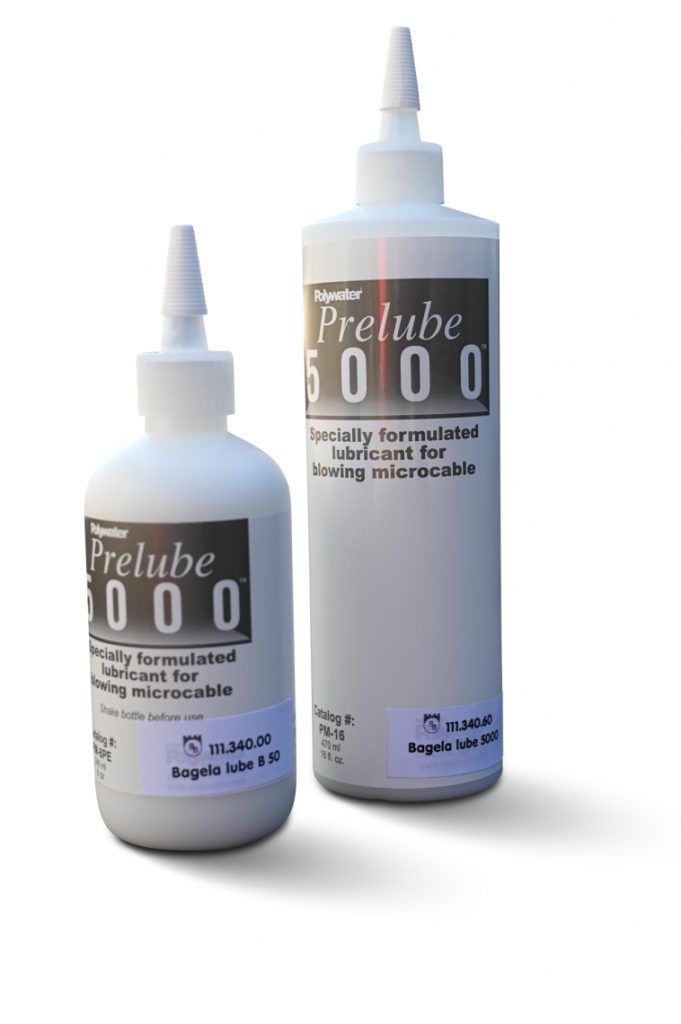

Lubrikant Bagela lube B50

Pro použití v mikrotrubkách

Číslo objednávky 111.340.00, 240 ml

Číslo objednávky 111.340.60, 470 ml

GLISS M 500 ml (kopie)

Pro použití v mikrotrubkách

Číslo objednávky 111.340.70

Vnitřní průměr mikrotrubky	Množství v ml	Délka v trubce (1000 m)
4 mm	8	55-66 cm
8 mm	15	30 -35 cm
12 mm	22	20-22 cm

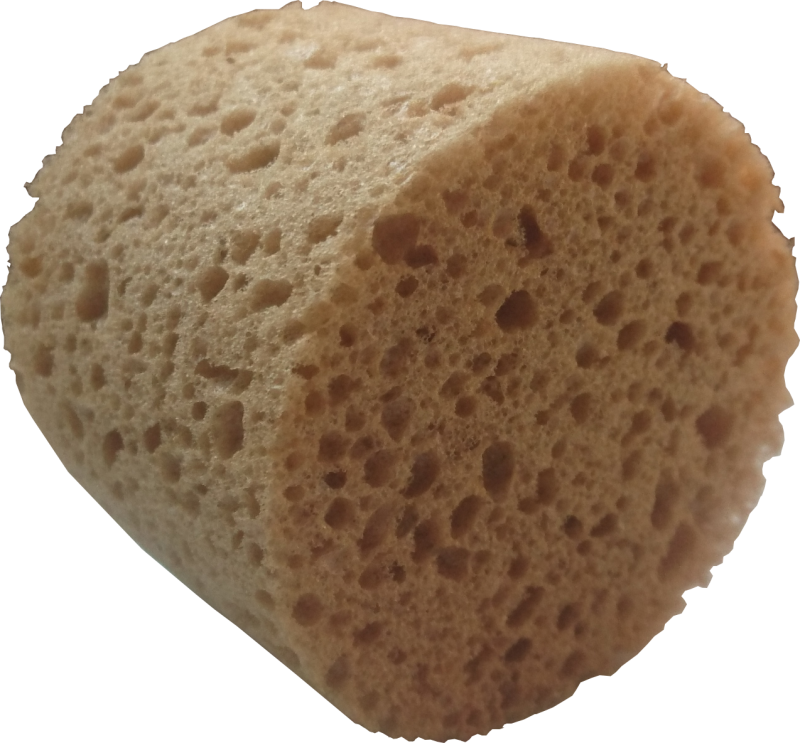

Houba

pro vnitřní Ø potrubí 32–60 mm

Číslo objednávky 126.800.00

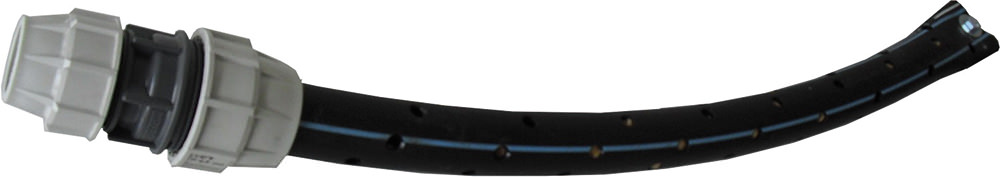

Svodičová bariéra

pro písty s pouzdrem a měřicí manometr se sondou Hmotnost: 2,5 kg

Číslo objednávky 111.041.00

Zátka pro mikrokanály

Zátka je vybavena O-kroužkem pro 100% utěsnění. Snadno se montuje díky samořeznému závitu. Je k dispozici i v jiných velikostech. Prosím, uveďte při objednávce.

Mikroprůměr	tloušťka	Objednací číslo
7 mm	1.5 mm	111.296.00
10 mm	1 mm	111.297.00
10 mm	2 mm	111.297.04
12 mm	1 mm	111.298.00
14 mm	2 mm	111.298.10
16 mm	2 mm	111.298.20
20 mm	2.5 mm	111.298.32

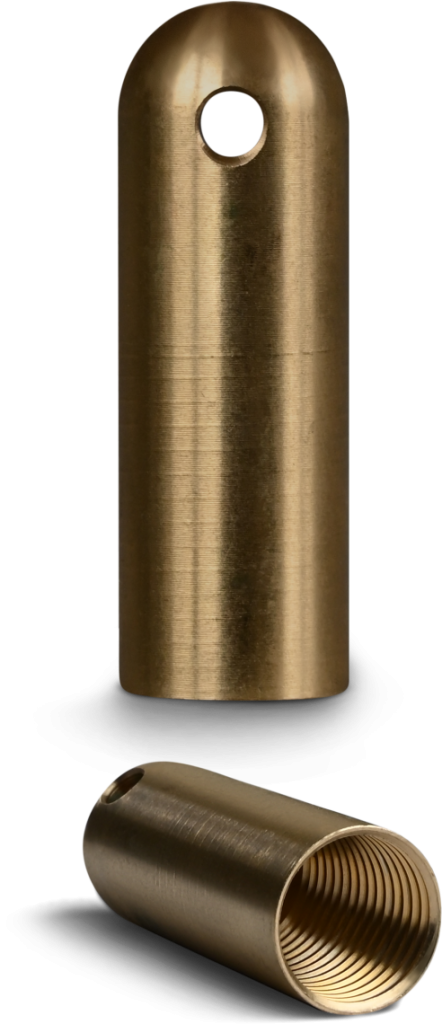

Krytka pro vedení kabelu

Průměr kabelu	Objednací číslo
2.0 mm	111.342.01
2.5 mm	111.342.02
2.7 mm	111.342.15
3.0 mm	111.342.14
3.5 mm	111.342.16
4.0 mm	111.342.03
5.0 mm	111.342.04
6.0 mm	111.342.05
6.5 mm	111.342.06
7.0 mm	111.342.07
8.0 mm	111.342.08
8.5 mm	111.342.09
9.0 mm	111.342.10
10.0 mm	111.342.11
11.0 mm	111.342.12
12.0 mm	111.342.13

Instalace koncového dimenzování s měřením stlačeného vzduchu a připojením stlačeného vzduchu

Hmotnost: 3,1 kg
Číslo objednávky 111.042.00

Montáž koncového dílu podobná 111.042.00, s připojením k tlakoměru se záznamem (není na obrázku)
Číslo objednávky 111.042.01

Spojka pro trubky 10 mm (není na obrázku)
Číslo objednávky 111.042.02

Maznice

Rozprašuje mazivo, jehož množství je nastavitelné. Alternativně lze proudění vzduchu obtokem přepnout. Maznice je vhodná pro jakékoli mikrotrubky.

Číslo objednávky: 111.450.00

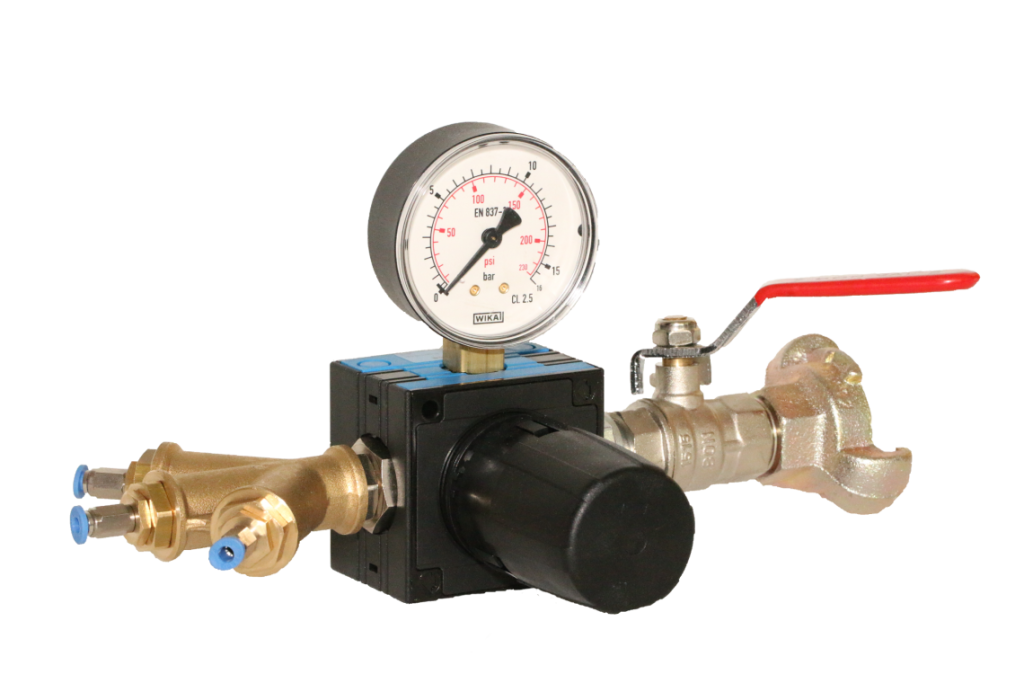

Posilovač vzduchu

pro vhánění kabelů do potrubí stlačeného vzduchu již instalovaných měděných kabelů německého Telekomu. Do měděného kabelu by mohlo být přes potrubí stlačeného vzduchu přivedeno další množství vzduchu.

Číslo objednávky: 111.450.00

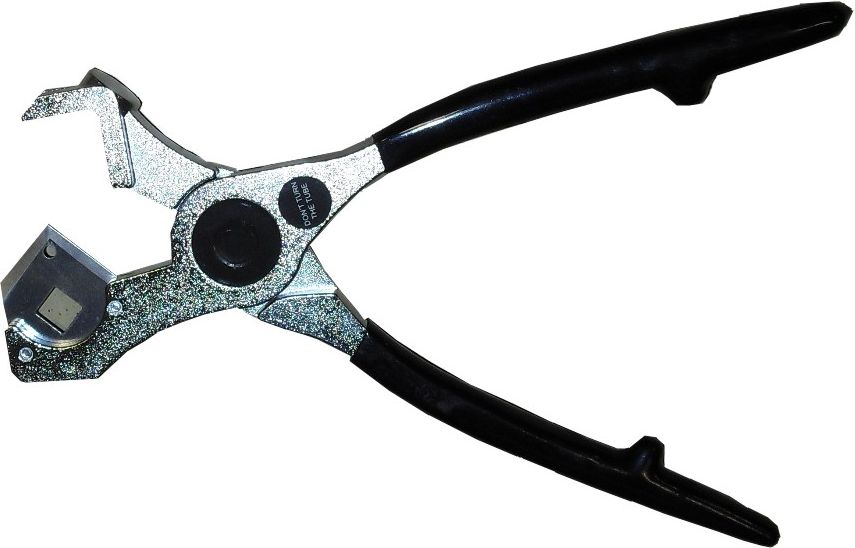

Řezačka trubek

pro průměr do 32 mm

Číslo objednávky 111.261.50

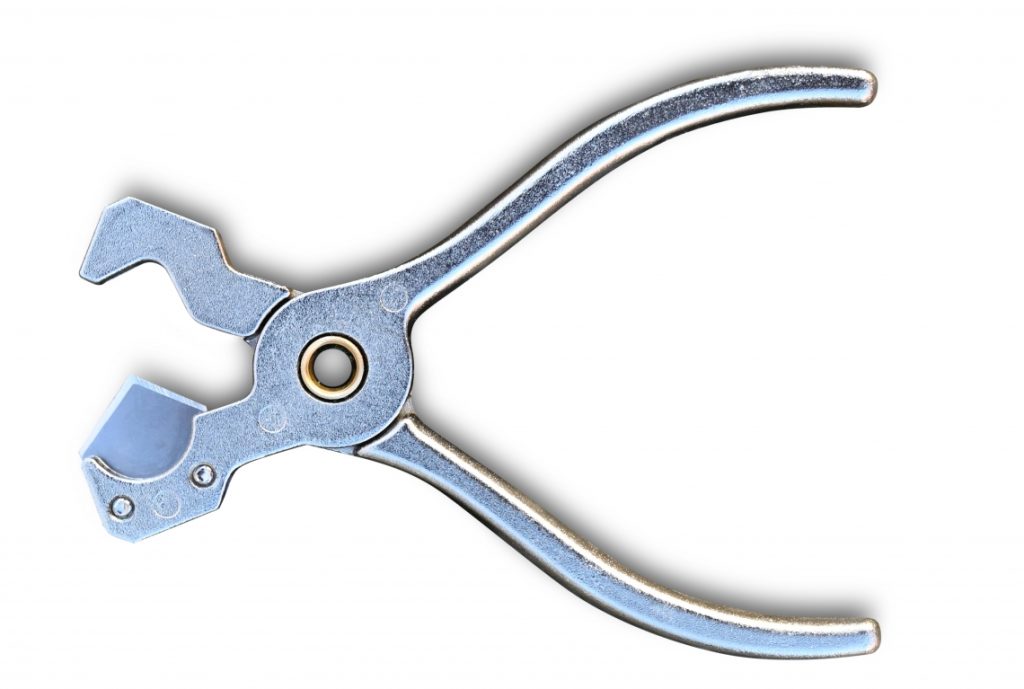

Řezačka trubek

pro průměr do 14 mm

Číslo objednávky 111.444.30

Řezačka trubek o průměru 50 mm pro podélné a příčné řezy

Pro podélné a příčné řezy

Objednací číslo 111.444.00

Řezačka trubek o průměru 50 mm

Číslo objednávky 111.444.20

Mikrořezák na trubky

Číslo objednávky 111.444.10

Krytka pro vedení kabelu

Číslo objednávky 111.242.20 pro trubku 63 mm

Objednací číslo 111.242.10 s adaptérem pro trubku 50 mm

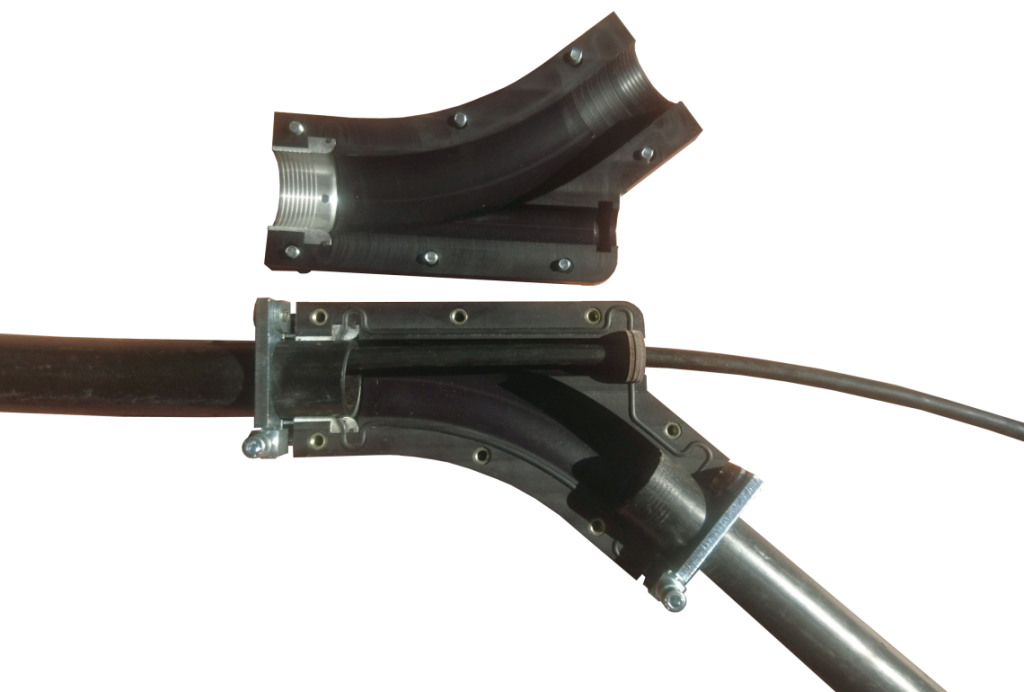

Pro zafouknutí druhého kabelu nebo mikrotrubky se pomocí Y-tvarovky starou trubku spojí s mezitrubkou, která je připojena k Powerflow. Ochranná trubka se zajistí na obou stranách.

Y-blok pro hliníkové trubky 50 mm

Číslo objednávky: 111.242.50

Hliník, prosím objednejte těsnění pro pokládaný kabel.

Automatická mazací jednotka

Číslo objednávky 111.244.00

Pro Powerflow a Multiflow. Toto čerpadlo umožňuje přesné dávkování pro konstantní mazání a výrazně prodlužuje délku pokládky. (Bez plechovky s olejem pro kluzné kabely)

Oddělitelná spojka pro trubky s vnitřním průměrem 40-44 mm

Číslo objednávky 111.500.00

pro připojení zapuštěných trubek v kanálech pro zafukování kabelů / trubek do max. průměru 25 mm

Adaptér pro dofukování mini kabelu

Pomocí smyček lze zkrátit na cca 70 mm. Tuto opěrku lze opatrně zasunout do mikrotrubky a konce trubek spojit pomocí průchodky.

Průměr trubky	Objednací číslo
7 mm	111.341.30
10 mm	111.341.00
12 mm	111.341.10
14 mm	111.341.20
16 mm	111.341.40

Odvíjecí klec pro optický kabel

Pokud není možné zavést celou délku najednou, musí být buben s kabelem umístěn doprostřed trasy. První délka se zavádí jedním směrem a zbývající kabel se pokládá do klece. Odvíjecí klece zajišťují kontrolované a efektivní odvíjení kabelu z bubnu. Velká verze je pro přepravu demontovatelná.

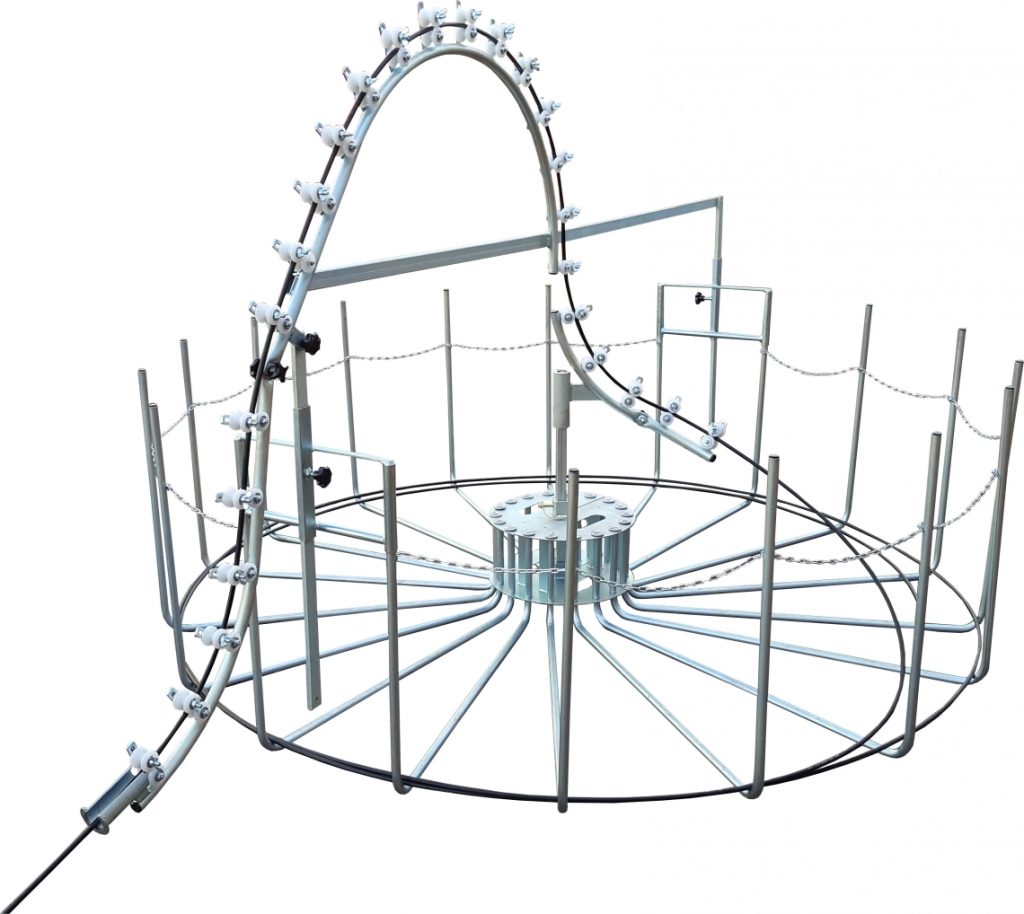

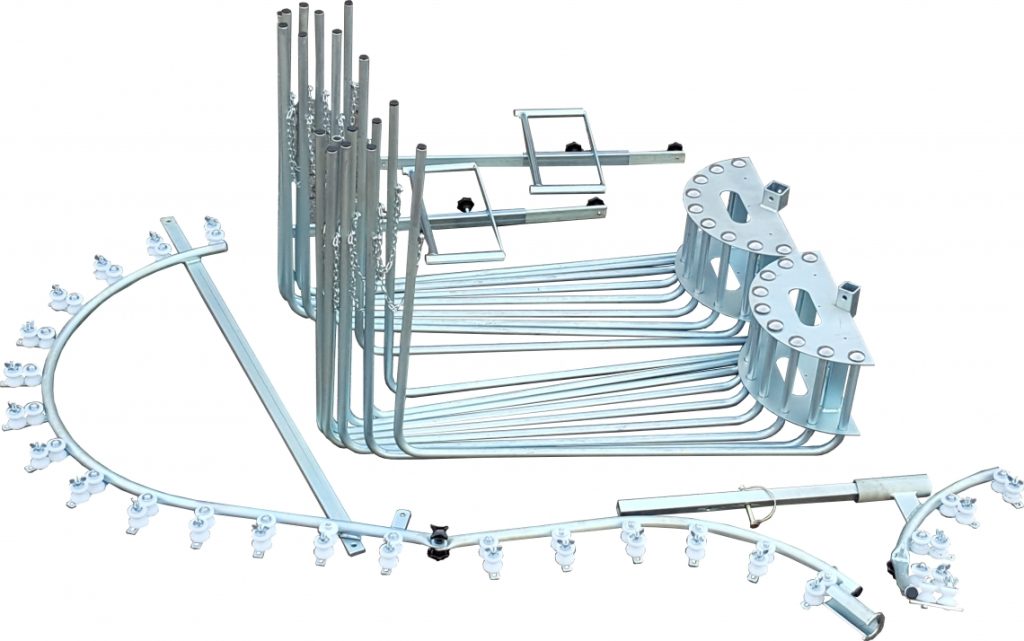

Velká odvíjecí klec

Průměr	Výška	Hmotnost	Objednací číslo
2400 mm	1700 mm	77 kg	111.245.00

Odvíjecí klec malá

Průměr	Výška	Hmotnost	Objednací číslo
880 mm	990 mm	25 kg	111.246.50

Těsnicí jednotka s manometrem

Číslo objednávky 111.261.00

Bočně od bubnu se nachází vnitřní konec potrubí, kam se má tato jednotka zasunout a zůstat pevně upevněná během vstřikování. Na manometru se okamžitě projeví ztráta tlaku.

Vodicí jednotka pro mikrokanály

Číslo objednávky 111.262.00

Vodicí jednotka se umisťuje mezi bubny s mikrokanály a Multiflow. Zajišťuje pravidelné odvíjení kanálu.

Dodatečné schválení pro mikrotubulární sudy

Číslo objednávky: 028.328.02

Toto schválení pasuje na všechny přívěsy řady BKT 18 až BKT 27.

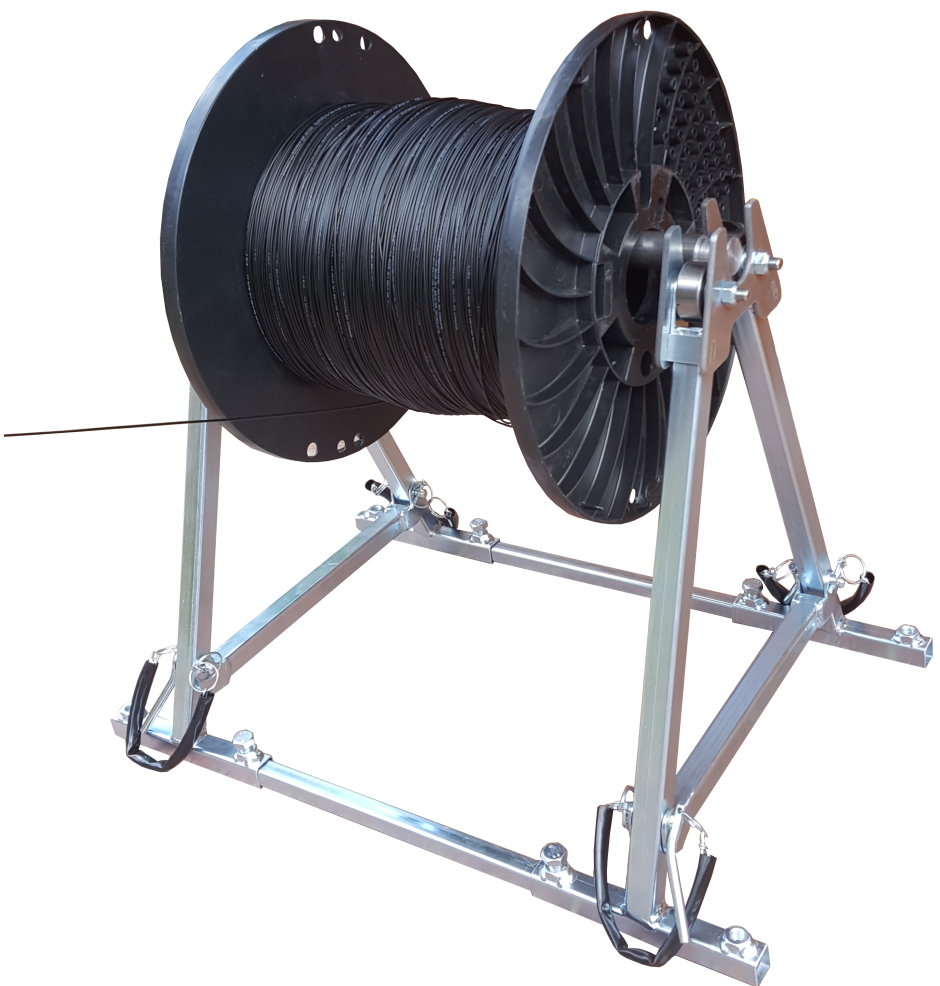

Zvedák bubnu 009.499.00

pozinkované, demontovatelné

Max. Ø bubnu	Max.	šířka bubnu	Hmotnost
800 mm	780 mm	150 kg	10 kg

Nápravy pro bubnový zvedák

Délka nápravy	Číslo objednávky
600 mm	009.499.40
750 mm	009.499.45
880 mm	009.499.46
Středicí kužel	009.499.41

Jednotka pro tahání mikrotrubek

Každý pramen má tahové zatížení max. 300 kg.

Pozor: Dodržujte prosím omezení mezního zatížení v tahu pro příslušnou mikrotrubici. Jednotlivé prameny se mají smontovat, prosím, vyberte si.

Jednotka pro tahání mikrotrubek (samostatně)

Šekel pro tažnou jednotku je nutné objednat samostatně.

Číslo objednávky 107.070.00

Vnější průměr mm	Tloušťka mm	Délka pramene mm	Číslo objednávky
1 x 7	1.5	40	111.295.11
1 x 7	1.5	50	111.295.12
1 x 7	1.5	60	111.295.13
1 x 7	1.5	70	111.295.14
.
1 x 10	1	40	111.295.21
1 x 10	1	50	111.295.22
1 x 10	1	60	111.295.23
1 x 10	1	70	111.295.24
.
1 x 10	2	40	111.295.26
1 x 10	2	50	111.295.27
1 x 10	2	60	111.295.28
1 x 10	2	70	111.295.29
.
1 x 12	1	40	111.295.31
1 x 12	1	50	111.295.32
1 x 12	1	60	111.295.33
1 x 12	1	70	111.295.34
.
1 x 14	2	40	111.295.41
1 x 14	2	50	111.295.42
1 x 14	2	60	111.295.43
1 x 14	2	70	111.295.44
.
1 x 16	2	40	111.295.51
1 x 16	2	50	111.295.52
1 x 16	2	60	111.295.53
1 x 16	2	70	111.295.54
.
1 x 20	2.5	40	111.295.61
1 x 20	2.5	50	111.295.62
1 x 20	2.5	60	111.295.63
1 x 20	2.5	70	111.295.64
