Powerflow
Vstřikovací systém Powerflow
Určeno k zafukování optických kabelů o průměru 8-22 mm do trubek o průměru 32-50 mm. Je vhodné pro zafukování vzduchem i vodou. Hnací řetězy jsou poháněny dvěma hydraulickými motory s nízkým opotřebením a hlučností, které umožňují pohyb kabelu vpřed a vzad. Pro změnu velikosti kabelu nebo potrubí je nutných jen několik změn. Součástí je flexibilní blok Flex-Block.
Technická data:
max. rychlost
požadovaný průtok vzduchu
požadovaný tlak vzduchu
řídící jednotka a napájecí zdroj
Číslo objednávky
80 m/min
10 m³/min
12 barů
(125 barů / 15 l/min) je vyžadován!
111.200.10

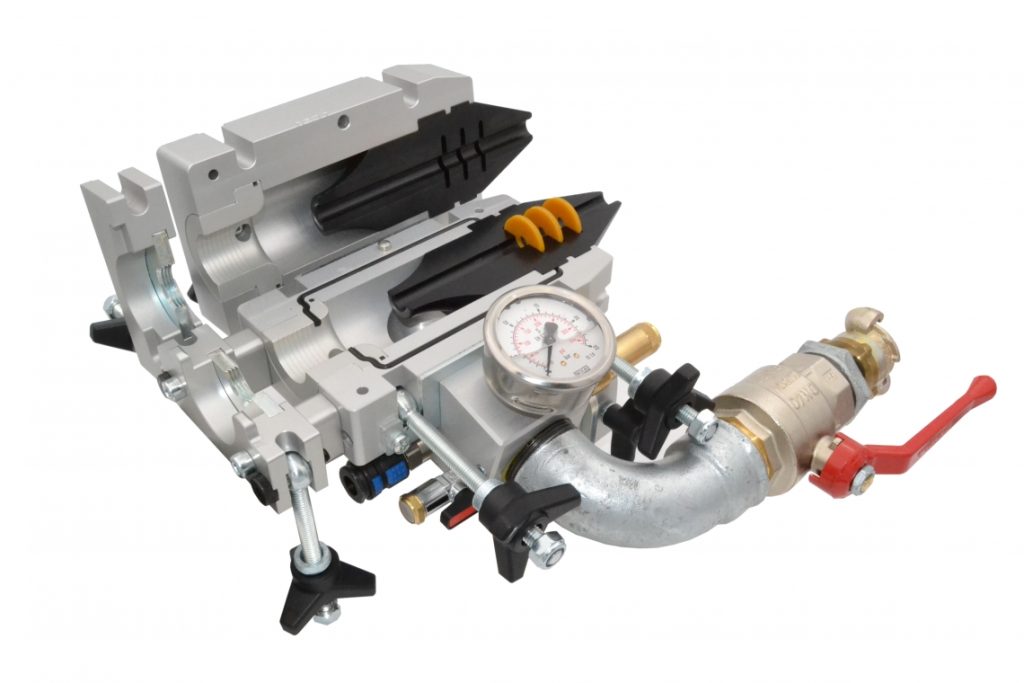

Flexibilní blok (spojovací blok pro foukací zařízení) Obj. číslo: 111.282.10
Cable of dia. 8 - 27 mm can be injected into protective pipes of 32, 40 and 50 mm diameter.
Hydraulická řídicí jednotka, Obj. číslo: 111.420.00
Řídicí jednotkou se reguluje tlak a rychlost. Řetězy daného vstřikovacího systému se uvádějí do pohybu pákou. Pro Bagela Powerflow, Multiflow a Miniflow je vyžadován Power Pack.
Vodicí kabel "flexibilní"
pro jeden kabel. Vkládá se do propojovacího bloku pro vyfukování.

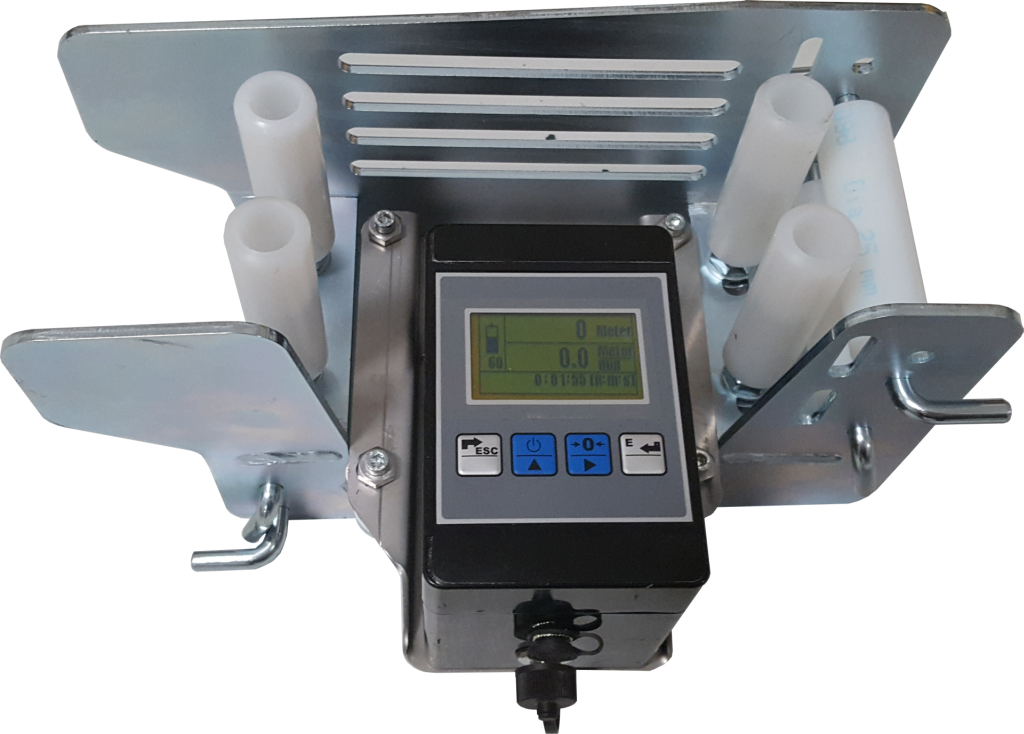

Odometr Obj. číslo 111.240.00
Měřicí systém lze připevnit na Powerflow nebo Multiflow jako přídavnou jednotku. Zobrazuje se a ukládá délka odpovídající pohybu vpřed a vzad. Data lze přenést do systému EPD. Měřicí rozsah 0–9999 m
Náhradní a opotřebitelné díly
Hnací řetěz Obj. číslo 111.222.00
Pohonná jednotka konstruovaná pro kabely o průměru 8-27 mm se skládá ze dvou na sobě uložených dopravních řetězů, opatřených speciálním pryžovým profilem. Hnací řetězy táhnou kabel z bubnu do foukacího spojovacího bloku, odkud je pomocí tlaku vzduchu nebo vody zasunut do trubky. Doporučuje se vyměnit oba hnací řetězy současně.
Řetězová lišta Obj. číslo 111.220.00
Řetězová lišta vyrobená z mosazi podpírá horní a dolní hnací řetěz. Doporučuje se vyměnit horní/dolní lištu současně.

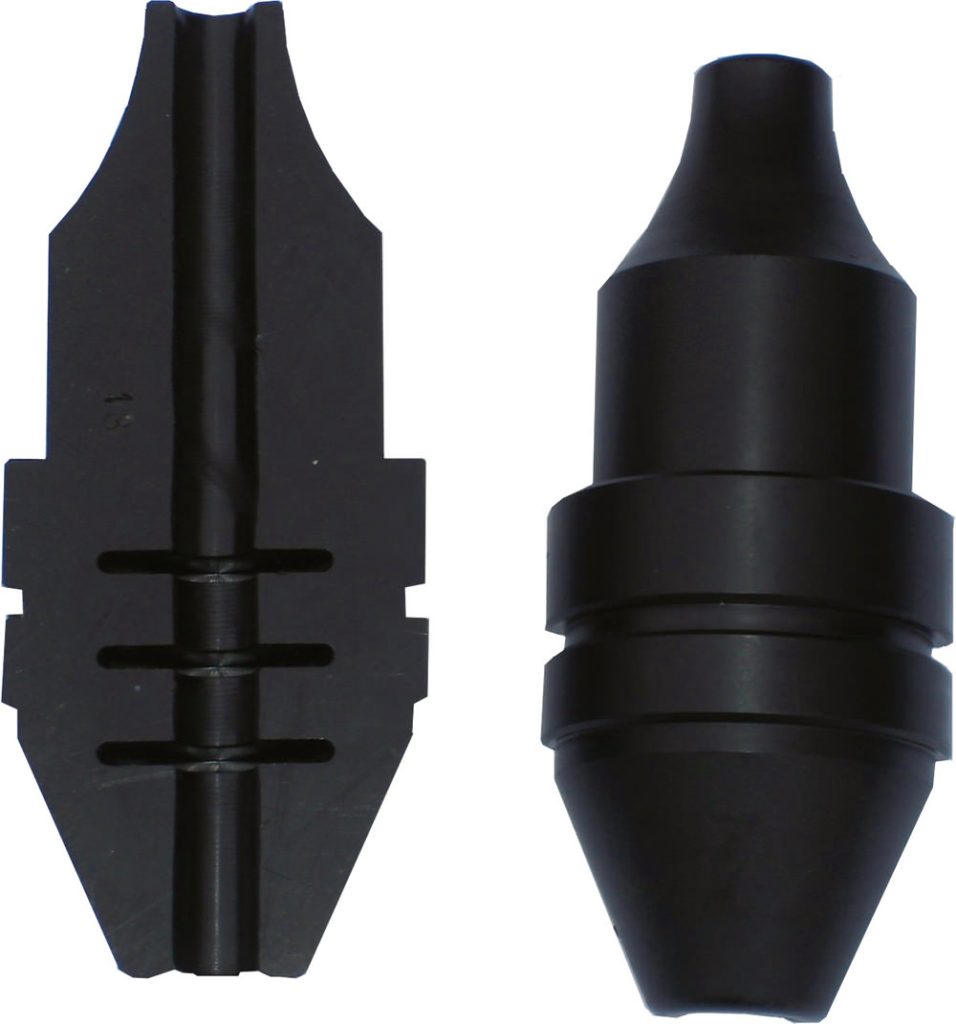

Těsnicí kroužek kabelu
Těsnění se vkládá do kabelového vedení (3 kusy na kabelové vedení)
Vodící kladka kabelu, horizontální Obj. číslo 111.224.00
Vodorovné vodicí kladky kabelu vedou a chrání optický kabel při vstupu do Powerflow
Hnací řetěz Obj. číslo 111.222.00
Svislé vodicí kladky kabelu vedou a chrání optický kabel u vstupu do systému Powerflow.
