Multiflow

Určeno k zafukování více mikrotrubiček nebo jednotlivých kabelů velkých rozměrů do trubek o průměru 32 až 50 mm. Je vhodné pro zafukování vzduchem i vodou. Hnací řetězy jsou poháněny dvěma hydraulickými motory s nízkým opotřebením a nízkou hlučností, které umožňují pohyb kabelu vpřed a vzad. Součástí je flexibilní blok Flex-Block.

Technická data:

max. rychlost
požadovaný průtok vzduchu
požadovaný tlak vzduchu
řídící jednotka a napájecí zdroj
Číslo objednávky

60 m/min
10 m³/min
12 barů
(125 barů / 15 l/min) je vyžadován!
111.250.65

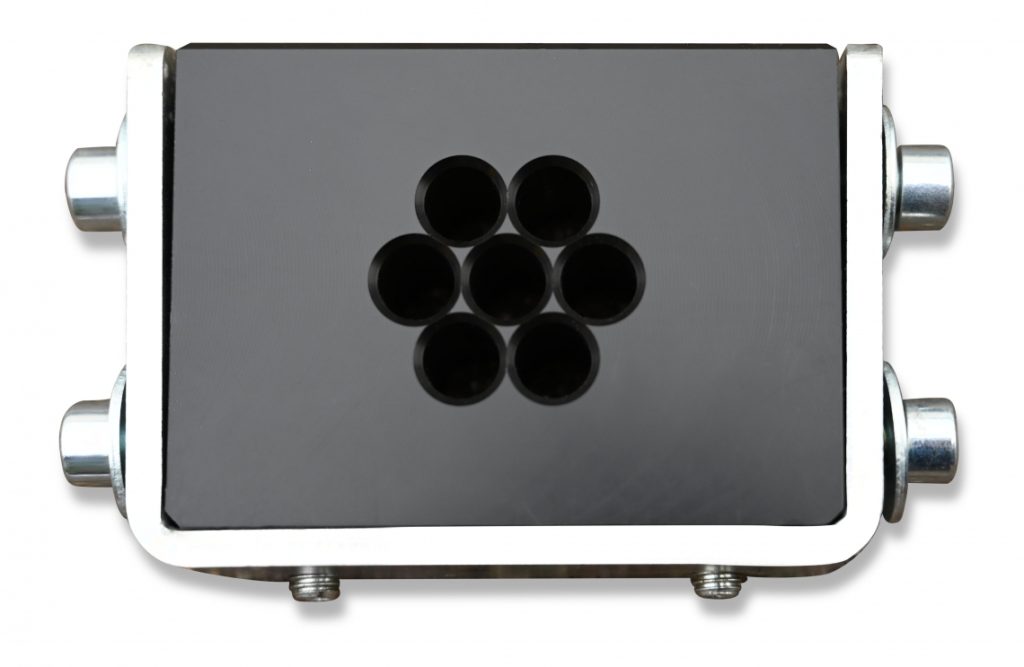

Flexibilní blok (spojovací blok pro foukací zařízení) Obj. číslo: 111.282.10

Cable of dia. 8 - 27 mm can be injected into protective pipes of 32, 40 and 50 mm diameter.

Hydraulická řídicí jednotka, Obj. číslo: 111.420.00

Řídicí jednotkou se reguluje tlak a rychlost. Řetězy daného vstřikovacího systému se uvádějí do pohybu pákou. Pro Bagela Powerflow, Multiflow a Miniflow je vyžadován Power Pack.

Další příslušenství

Vodicí kabel "flexibilní"

pro jeden kabel. Vkládá se do propojovacího bloku pro vyfukování.

Objednací číslo	Průměr kabelu
111.235.10	8 – 12 mm
111.236.10	13 – 17 mm
111.237.10	18 – 22 mm
111.238.10	23 – 27 mm

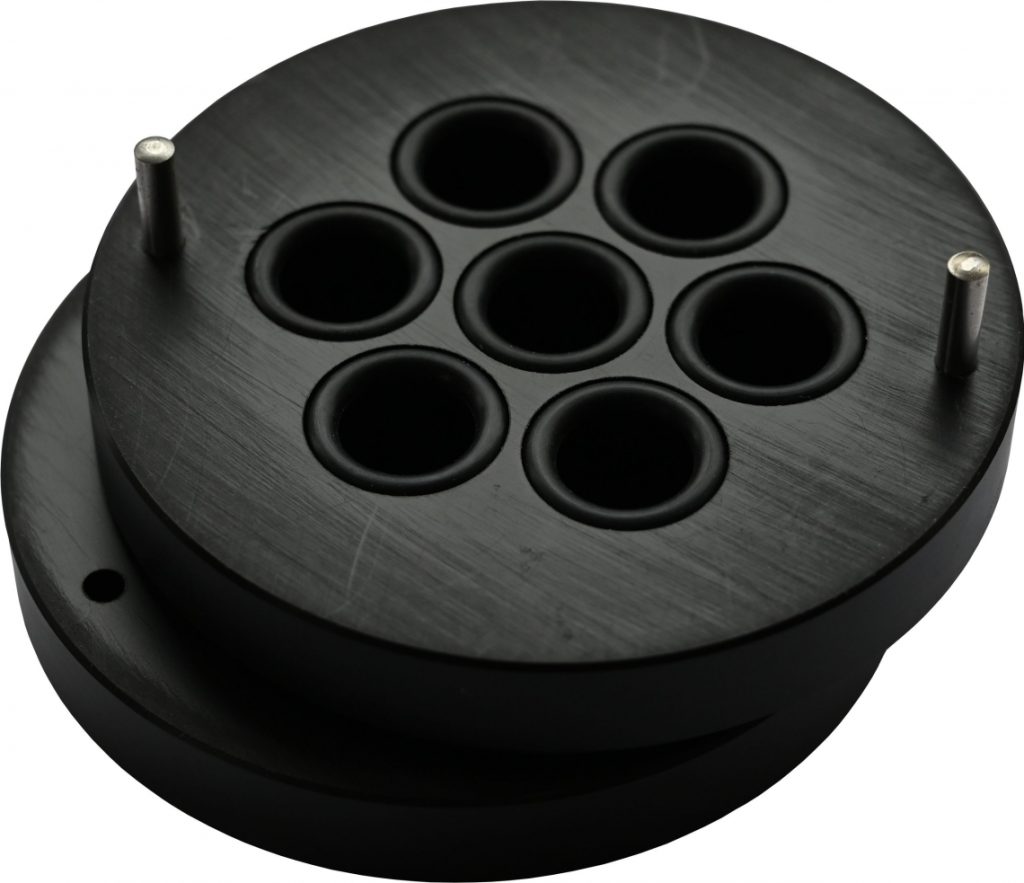

Těsnění pro mikrotrubičky, 7 kusů

Těsnění je určeno pro použití spojovacího bloku pro vyfukování s mikrotrubičkami. Možné jsou mnoho různých kombinací velikosti a počtu otvorů pro mikrotrubičky. Prosím, specifikujte při objednávce.

Těsnění pro mikrotrubku	Číslo objednávky
1 otvor	111.290.00
13 otvorů	111.291.00
15 otvorů	111.292.00
7 otvorů	111.294.00
pro těsnění 10 mm	111.294.10

Odometr Obj. číslo 111.240.00

Měřicí systém lze připevnit na Powerflow nebo Multiflow jako přídavnou jednotku. Zobrazuje se a ukládá délka odpovídající pohybu vpřed a vzad. Data lze přenést do systému EPD. Měřicí rozsah 0–9999 m

Nylonový aplikátor pro mikrotrubky, Obj. číslo 111.285.01

Tento aplikátor pro mikrotrubky se připevňuje k Multiflow a svazkuje různé trubky. Počet otvorů se může lišit. Prosím, uveďte to při objednávce (bez rámu).

Náhradní a opotřebitelné díly

Hnací řetěz

Pohonná jednotka se skládá ze dvou na sebe naložených dopravních řetězů a je opatřena speciálním pryžovým profilem. V závislosti na počtu a průměru mikrotrubiček jsou k dispozici vhodné řetězy. Hnací řetězy táhnou kabel z bubnu do foukacího spojovacího bloku, odkud je pomocí tlaku vzduchu nebo vody zasunut do trubky. Doporučuje se měnit oba hnací řetězy současně.

Řetěz pro	Objednací číslo
7 svazek potrubí průměr 10 mm	111.272.00
5/3 svazek potrubí průměr 10 mm	111.273.00
jeden kabel	111.269.00

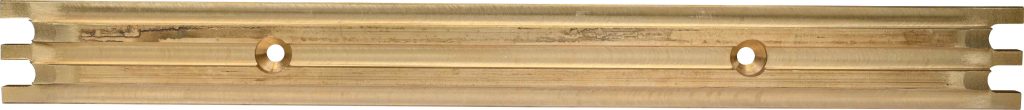

Řetězová lišta Objednací číslo 111.270.00

Řetězová lišta vyrobená z mosazi podpírá horní a dolní hnací řetěz. Doporučuje se vyměnit horní/dolní lištu současně.

Těsnicí kroužek kabelu

Těsnění se vkládá do kabelového vedení (3 kusy na kabelové vedení)

Objednací číslo.	Průměr kabelu
111.210.08	8 mm
111.210.09	9 mm
111.210.10	10 mm
…	…
111.210.27	27 mm

Vodící kladka kabelu, horizontální Obj. číslo 111.224.00

Vodorovné vodicí kladky kabelu vedou a chrání optický kabel při vstupu do Powerflow

Hnací řetěz Obj. číslo 111.222.00

Svislé vodicí kladky kabelu vedou a chrání optický kabel u vstupu do systému Powerflow.

Zátka pro mikrokanály

Zátka je vybavena O-kroužkem pro 100% utěsnění. Snadno se montuje díky samořeznému závitu. Je k dispozici i v jiných velikostech. Prosím, uveďte při objednávce.

Mikroprůměr	tloušťka	Objednací číslo
7 mm	1.5 mm	111.296.00
10 mm	1 mm	111.297.00
10 mm	2 mm	111.297.04
12 mm	1 mm	111.298.00
14 mm	2 mm	111.298.10
16 mm	2 mm	111.298.20
20 mm	2.5 mm	111.298.32

Těsnicí jednotka s manometrem

Číslo objednávky 111.261.00

Bočně od bubnu se nachází vnitřní konec potrubí, kam se má tato jednotka zasunout a zůstat pevně upevněná během vstřikování. Na manometru se okamžitě projeví ztráta tlaku.

Vodicí jednotka pro mikrokanály

Číslo objednávky 111.262.00

Vodicí jednotka se umisťuje mezi bubny s mikrokanály a Multiflow. Zajišťuje pravidelné odvíjení kanálu.

Dodatečné schválení pro mikrotubulární sudy

Číslo objednávky: 028.328.02

Toto schválení pasuje na všechny přívěsy řady BKT 18 až BKT 27.

Jednotka pro tahání mikrotrubek

Každý pramen má tahové zatížení max. 300 kg.

Pozor: Dodržujte prosím omezení mezního zatížení v tahu pro příslušnou mikrotrubici. Jednotlivé prameny se mají smontovat, prosím, vyberte si.

Jednotka pro tahání mikrotrubek (samostatně)

Šekel pro tažnou jednotku je nutné objednat samostatně.

Číslo objednávky 107.070.00

Vnější průměr mm	Tloušťka mm	Délka pramene mm	Číslo objednávky
1 x 7	1.5	40	111.295.11
1 x 7	1.5	50	111.295.12
1 x 7	1.5	60	111.295.13
1 x 7	1.5	70	111.295.14
.
1 x 10	1	40	111.295.21
1 x 10	1	50	111.295.22
1 x 10	1	60	111.295.23
1 x 10	1	70	111.295.24
.
1 x 10	2	40	111.295.26
1 x 10	2	50	111.295.27
1 x 10	2	60	111.295.28
1 x 10	2	70	111.295.29
.
1 x 12	1	40	111.295.31
1 x 12	1	50	111.295.32
1 x 12	1	60	111.295.33
1 x 12	1	70	111.295.34
.
1 x 14	2	40	111.295.41
1 x 14	2	50	111.295.42
1 x 14	2	60	111.295.43
1 x 14	2	70	111.295.44
.
1 x 16	2	40	111.295.51
1 x 16	2	50	111.295.52
1 x 16	2	60	111.295.53
1 x 16	2	70	111.295.54
.
1 x 20	2.5	40	111.295.61
1 x 20	2.5	50	111.295.62
1 x 20	2.5	60	111.295.63
1 x 20	2.5	70	111.295.64

Speedplug Ø 35 pro dodatečné foukání

Snadná lokalizace poškození potrubí
Dosah: 2–3 m
Rozsah dodávky: 1 sonda, 2 baterie, úložný box

Průměr minisondy: 6,4 mm

Číslo objednávky 009.675.61

Náhradní baterie
Číslo objednávky 009.675.62

Průměr nanosondy: 4,6 mm

Číslo objednávky 009.675.63

Krytka pro vedení kabelu

Průměr kabelu	Objednací číslo
2.0 mm	111.342.01
2.5 mm	111.342.02
2.7 mm	111.342.15
3.0 mm	111.342.14
3.5 mm	111.342.16
4.0 mm	111.342.03
5.0 mm	111.342.04
6.0 mm	111.342.05
6.5 mm	111.342.06
7.0 mm	111.342.07
8.0 mm	111.342.08
8.5 mm	111.342.09
9.0 mm	111.342.10
10.0 mm	111.342.11
11.0 mm	111.342.12
12.0 mm	111.342.13

Multiflow

Technická data:

max. rychlost požadovaný průtok vzduchu požadovaný tlak vzduchu řídící jednotka a napájecí zdroj Číslo objednávky

60 m/min 10 m³/min 12 barů (125 barů / 15 l/min) je vyžadován! 111.250.65

Flexibilní blok (spojovací blok pro foukací zařízení) Obj. číslo: 111.282.10

Cable of dia. 8 - 27 mm can be injected into protective pipes of 32, 40 and 50 mm diameter.

Hydraulická řídicí jednotka, Obj. číslo: 111.420.00

Řídicí jednotkou se reguluje tlak a rychlost. Řetězy daného vstřikovacího systému se uvádějí do pohybu pákou. Pro Bagela Powerflow, Multiflow a Miniflow je vyžadován Power Pack.

Další příslušenství

Vodicí kabel "flexibilní"

pro jeden kabel. Vkládá se do propojovacího bloku pro vyfukování.

Těsnění pro mikrotrubičky, 7 kusů

Těsnění je určeno pro použití spojovacího bloku pro vyfukování s mikrotrubičkami. Možné jsou mnoho různých kombinací velikosti a počtu otvorů pro mikrotrubičky. Prosím, specifikujte při objednávce.

Odometr Obj. číslo 111.240.00

Měřicí systém lze připevnit na Powerflow nebo Multiflow jako přídavnou jednotku. Zobrazuje se a ukládá délka odpovídající pohybu vpřed a vzad. Data lze přenést do systému EPD. Měřicí rozsah 0–9999 m

Nylonový aplikátor pro mikrotrubky, Obj. číslo 111.285.01

Tento aplikátor pro mikrotrubky se připevňuje k Multiflow a svazkuje různé trubky. Počet otvorů se může lišit. Prosím, uveďte to při objednávce (bez rámu).

Náhradní a opotřebitelné díly

Hnací řetěz

Řetězová lišta Objednací číslo 111.270.00

Řetězová lišta vyrobená z mosazi podpírá horní a dolní hnací řetěz. Doporučuje se vyměnit horní/dolní lištu současně.

Těsnicí kroužek kabelu

Těsnění se vkládá do kabelového vedení (3 kusy na kabelové vedení)

Vodící kladka kabelu, horizontální Obj. číslo 111.224.00

Vodorovné vodicí kladky kabelu vedou a chrání optický kabel při vstupu do Powerflow

Hnací řetěz Obj. číslo 111.222.00

Svislé vodicí kladky kabelu vedou a chrání optický kabel u vstupu do systému Powerflow.

Zátka pro mikrokanály

Zátka je vybavena O-kroužkem pro 100% utěsnění. Snadno se montuje díky samořeznému závitu. Je k dispozici i v jiných velikostech. Prosím, uveďte při objednávce.

Těsnicí jednotka s manometrem

Číslo objednávky 111.261.00

Bočně od bubnu se nachází vnitřní konec potrubí, kam se má tato jednotka zasunout a zůstat pevně upevněná během vstřikování. Na manometru se okamžitě projeví ztráta tlaku.

Vodicí jednotka pro mikrokanály

Číslo objednávky 111.262.00

Vodicí jednotka se umisťuje mezi bubny s mikrokanály a Multiflow. Zajišťuje pravidelné odvíjení kanálu.

Dodatečné schválení pro mikrotubulární sudy

Číslo objednávky: 028.328.02

Toto schválení pasuje na všechny přívěsy řady BKT 18 až BKT 27.

Jednotka pro tahání mikrotrubek

Každý pramen má tahové zatížení max. 300 kg. Pozor: Dodržujte prosím omezení mezního zatížení v tahu pro příslušnou mikrotrubici. Jednotlivé prameny se mají smontovat, prosím, vyberte si.

Jednotka pro tahání mikrotrubek (samostatně)

Šekel pro tažnou jednotku je nutné objednat samostatně.

Číslo objednávky 107.070.00

Speedplug Ø 35 pro dodatečné foukání

Snadná lokalizace poškození potrubí Dosah: 2–3 m Rozsah dodávky: 1 sonda, 2 baterie, úložný box

Průměr minisondy: 6,4 mm

Číslo objednávky 009.675.61 Náhradní baterie Číslo objednávky 009.675.62

Průměr nanosondy: 4,6 mm

Číslo objednávky 009.675.63

Krytka pro vedení kabelu
