Miniflow

Miniflow se používá k zafukování optických kabelů o průměru 4 až 11 mm do trubek o průměru 7 až 20 mm. Miniflow má robustní a kompaktní konstrukci a je velmi snadno ovladatelný. Hnací řetězy jsou poháněny dvěma hydraulickými motory s nízkým opotřebením a nízkou hlučností, které umožňují pohyb kabelu vpřed a vzad.

Technická data:

max. rychlost
požadovaný průtok vzduchu
požadovaný tlak vzduchu
řídící jednotka a napájecí zdroj
Číslo objednávky

80 m/min
1 m³/min
15 barů
(125 barů / 15 l/min) je vyžadován!
111.301.00

Hydraulická řídicí jednotka, Obj. číslo: 111.420.00

Řídicí jednotkou se reguluje tlak a rychlost. Řetězy daného vstřikovacího systému se uvádějí do pohybu pákou. Pro Bagela Powerflow, Multiflow a Miniflow je vyžadován Power Pack.

Další příslušenství

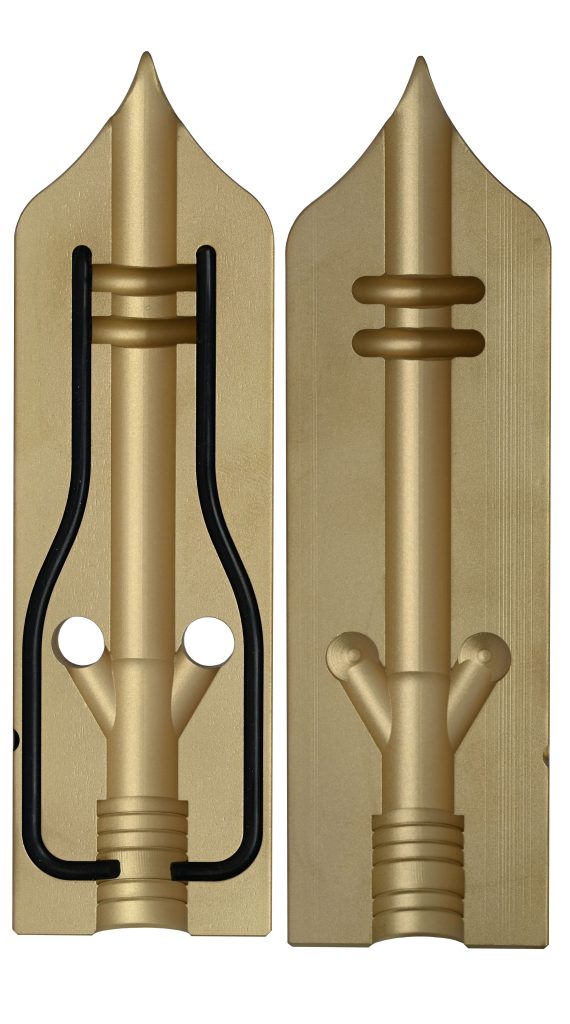

Vložka

Vložka je k dispozici v různých velikostech a musí být sladěna se skutečnou velikostí kabelu a trubky. Uveďte prosím vnější velikost trubky.

Objednací číslo	Průměr trubky
111.301.03	10
111.301.10	12
111.301.11	14
111.301.12	16
111.301.14	20

Těsnicí kroužek kabelu

Jsou potřeba alespoň 2 kusy!

Kabel prům. mm	Obj. číslo
4.0	111.318.00
4.5	111.319.00
5.0	111.320.00
5.5	111.321.00
8.0	111.326.00

Náhradní a opotřebitelné díly

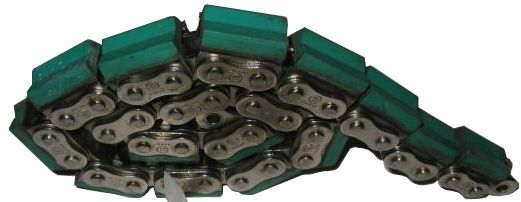

Hnací řetěz Číslo objednávky 111.315.00

Pohonná jednotka se skládá ze dvou dopravníkových řetězů a je opatřena speciálním pryžovým profilem. Hnací řetězy táhnou kabel do Miniflow. Doporučuje se měnit oba hnací řetězy současně.

Opotřebitelné lišty pro řetězovou lištu, číslo objednávky 111.315.11

pro řetězovou lištu

Nylonový aplikátor

Kabel prům	Obj. číslo
6 mm	111.334.00
7 mm	111.334.10
8 mm	111.334.30
9 mm	111.334.40
10 mm	111.334.50
11 mm	111.334.60
13 mm	111.334.80

Adaptér pro dofukování mini kabelu

Pomocí smyček lze zkrátit na cca 70 mm. Tuto opěrku lze opatrně zasunout do mikrotrubky a konce trubek spojit pomocí průchodky.

Průměr trubky	Obj. číslo
7 mm	111.341.30
10 mm	111.341.00
12 mm	111.341.10
14 mm	111.341.20
16 mm	111.341.40
