Mikroflow

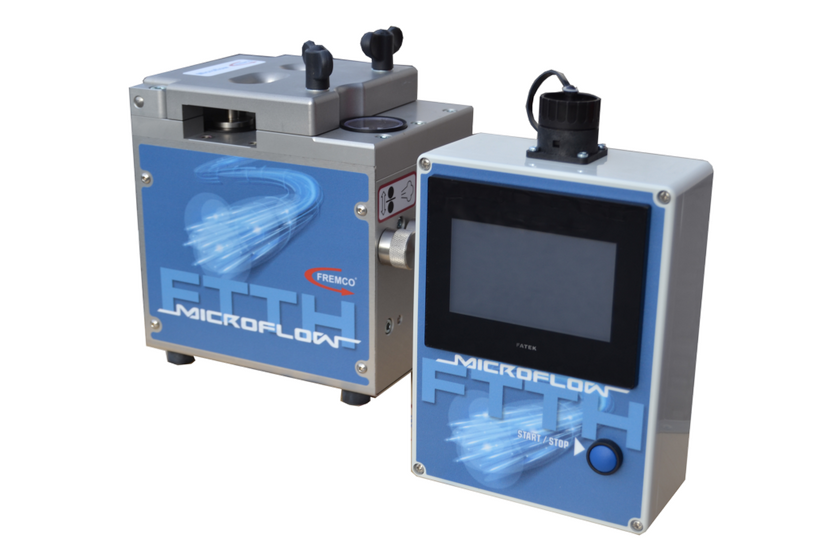

Microflow Touch

Mikroflow se používá k zafukování tenkých optických kabelů o průměru 1-5 mm. Zafukování kabelů Microflow je plně automatizované a ovládáno dotykovou obrazovkou. Plynule nastavitelná provozní rychlost a maximální rychlost jsou předvolitelné. Mikrosenzor sleduje lineární směr optického vlákna. Laterální natočení v důsledku rostoucího tření nebo překážek způsobí okamžité zastavení a kabel se posune dozadu.

Technická data:

max. rychlost
požadovaný průtok vzduchu
požadovaný tlak vzduchu
požadované elektrické napájení
Číslo objednávky

100 m/min
1 m³/min
15 barů
230 V
111.351.00

Mikroflowový
Číslo objednávky 111.351.50

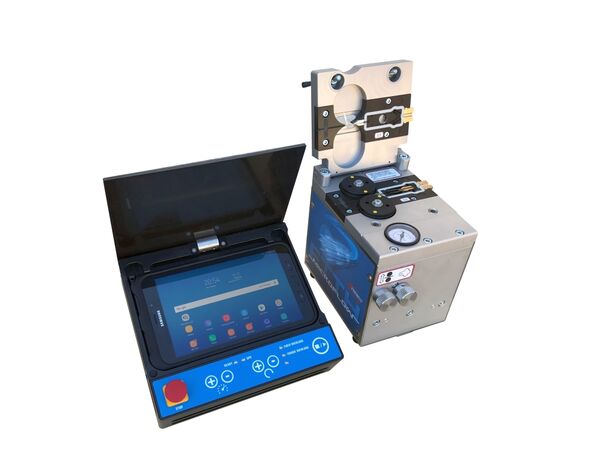

Microflow Log je určen pro stejnou aplikaci jako Touch. Je však ovládán nově vyvinutou jednotkou, která umožňuje vydávání protokolu v souladu s předpisy společnosti Deutsche Telekom. Data protokolů lze přenášet přes W-LAN nebo mobilní komunikaci ze staveniště ke klientovi nebo do kanceláře.

Náhradní a opotřebitelné díly

Adaptační sada

Toto je kompletní sada formátovacích dílů, která se skládá z nylonového vodítka pro vlákna, koleček, horního spojovacího bloku pro ofukování, spodního spojovacího bloku pro ofukování, ramene senzoru pro vláknový kabel a O-kroužků pro kolečka. Adaptační sada je k dispozici v různých velikostech a musí být použita podle skutečné velikosti vláknového kabelu a mikrotrubičky. Uveďte prosím velikost vláknového kabelu a mikrotrubičky.

Adaptační sadaØ KabelØ TrubkyObjednací číslo
A1.0 – 1.7 mm5 mm111.352.00
B1.8 – 2.6 mm7 mm111.351.02
C2.7 – 3.8 mm10 mm111.354.00
D3.9 – 4.6 mm10 mm111.355.01

Aplikátor

Aplikátor zavádí kabel do Microflow. Je k dispozici v různých velikostech podle skutečné velikosti optického kabelu.

Aplikátorkabel ØObjednací číslo
A1.0 – 1.7 mm111.362.00
B1.7 – 2.6 mm111.363.00
C2.7 – 3.8 mm111.364.00
D3.9 – 4.6 mm111.365.00

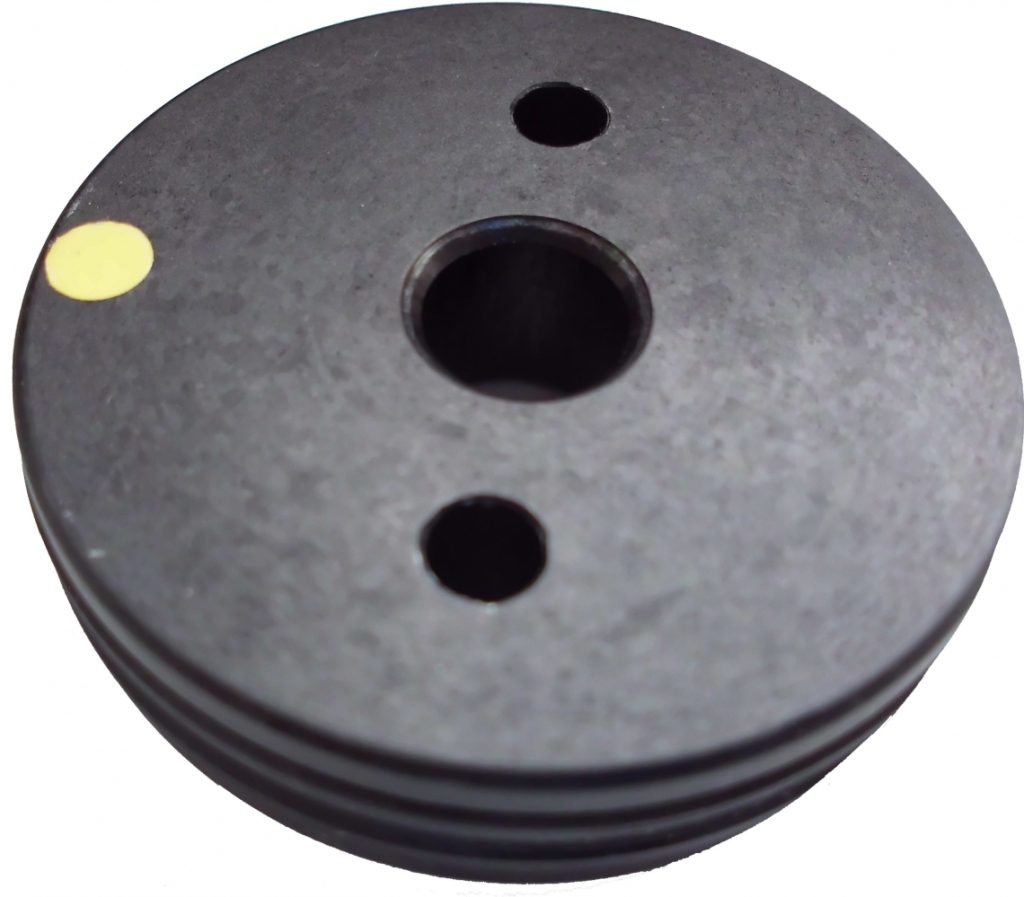

Kolo

Microflow je vybaven dvěma kolečky, která vtahují kabel do foukacího zařízení. Kolečka jsou k dispozici v různých velikostech v závislosti na velikosti kabelu.

Kolovelikost lankaobjednací číslo
A1.0 – 1.7 mm 111.366.00
B1.8 – 2.6 mm 111.367.00
C2.7 – 3.8 mm 111.368.00
D3.90 – 4.5 mm 111.369.00

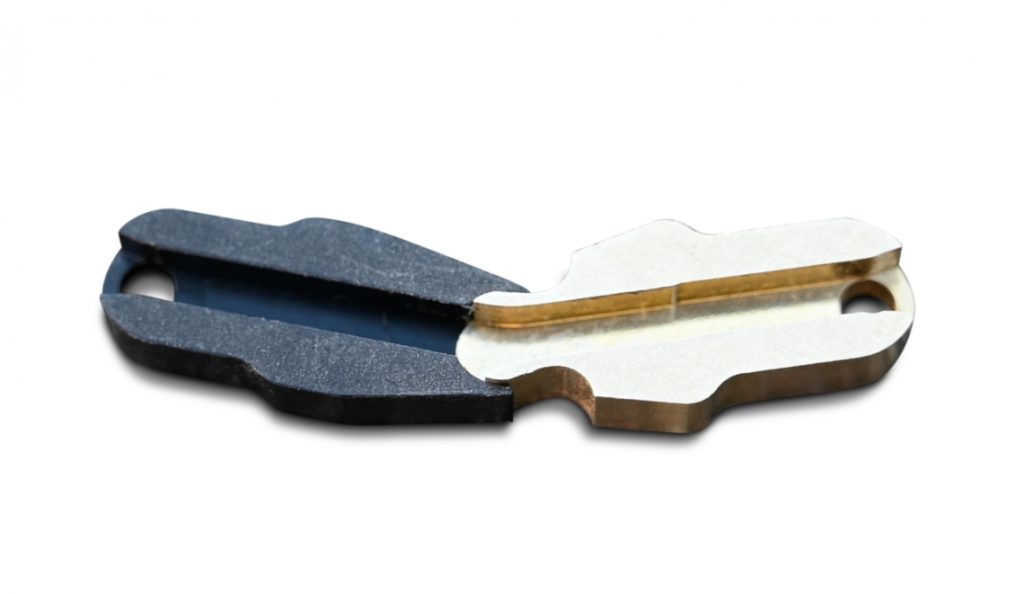

Sada senzorových ramen s optickým kabelem

Sada se skládá ze dvou kusů, které do sebe zapadají, a představuje unikátní ochrannou technologii našeho Microflow. Zastaví ofukovací stroj kabelů, jakmile se kabel ohne uvnitř ofukovacího bloku, a kabel se tak nepoškodí. Sada je k dispozici v různých velikostech podle skutečné velikosti optického kabelu.

Typ senzoruKabel ØObjednací číslo
A1.0 – 1.7 mm111.380.02
B1.8 – 2.6 mm111.381.02

kroužek pro kolo

Je k dispozici v různých velikostech podle velikosti kola/kabelu.

KroužekKabel ØObjednací číslo
A1.0 – 1.7 mm111.385.00
B1.7 – 2.6 mm111.386.00
C + D2.7 – 4.6 mm111.387.00

Lubrikant Bagela lube B50

Pro použití v mikrotrubkách

Číslo objednávky 111.340.00, 240 ml

Číslo objednávky 111.340.60, 470 ml

GLISS M 500 ml (kopie)

Pro použití v mikrotrubkách

Číslo objednávky 111.340.70

Vnitřní průměr mikrotrubkyMnožství v mlDélka v trubce (1000 m)
4 mm855-66 cm
8 mm1530 -35 cm
12 mm2220-22 cm
