Vychylovací ramena a válce

K ochraně tažného lana při tažení trubek

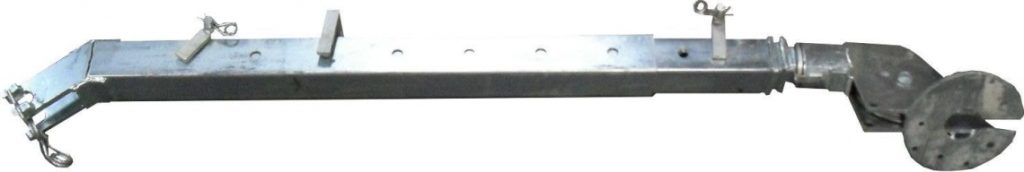

Teleskopický vychylovací výložník s otočným kloubem

Typ navijáku	Max. délka výložníku	Číslo objednávky
RW 3000-5000	2500 mm	004.014.01
RW 10	5000 mm	004.001.02
RW 20	5000 mm	004.034.04

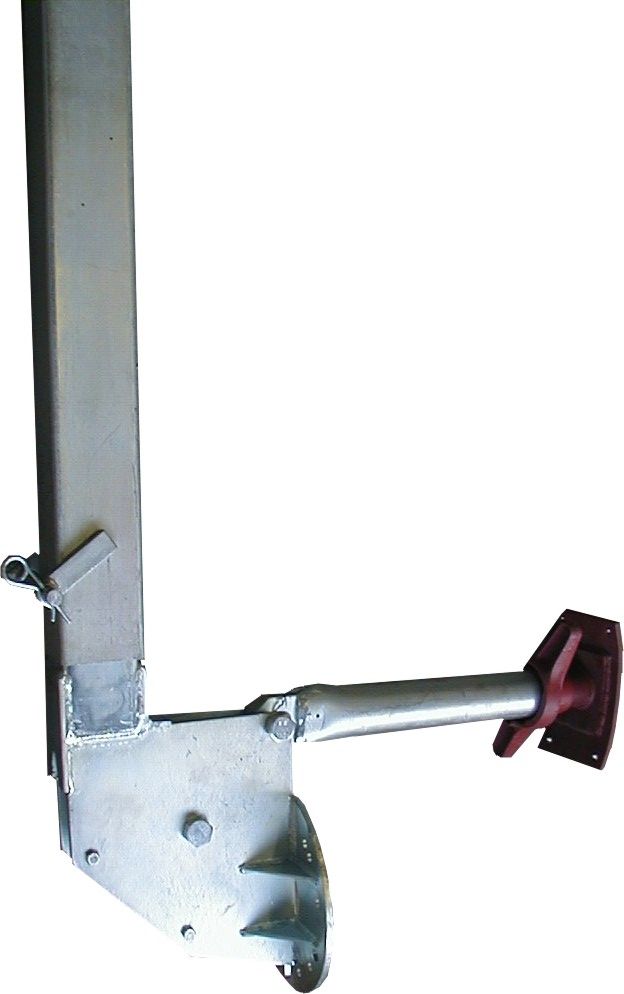

Teleskopický vychylovací výložník s jedním nastavitelným vřetenem a otočným kloubem

Typ navijáku	Max. délka výložníku	Číslo objednávky
RW 3000-5000	2500 mm	004.014.03
RW 10	5000 mm	004.001.03
RW 20	5000 mm	004.034.03

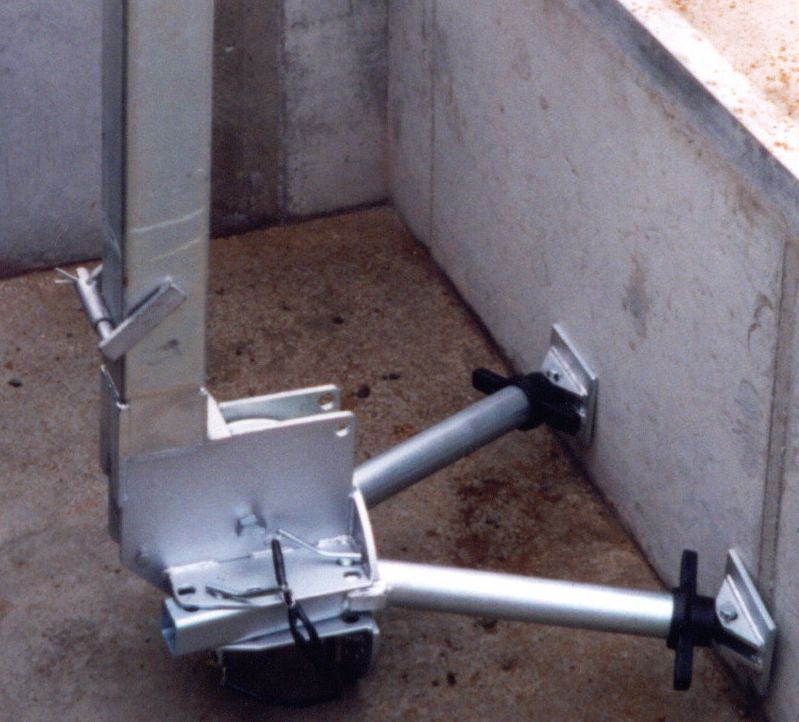

Teleskopický vychylovací výložník se dvěma nastavitelnými vřeteny a otočným kloubem

Typ navijáku	Max. délka výložníku	Číslo objednávky
RW 10	5000 mm	004.001.05

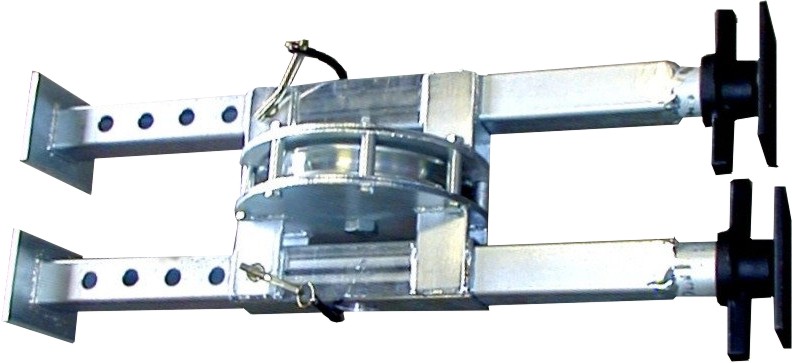

Váleček pro vychýlení lana s vřeteny

Rozsah nastavení	Max. Ø lana	Max. pracovní zatížení	Hmotnost	Číslo objednávky
920-1200 mm	16 mm	100 kN	55 kg	004.219.00

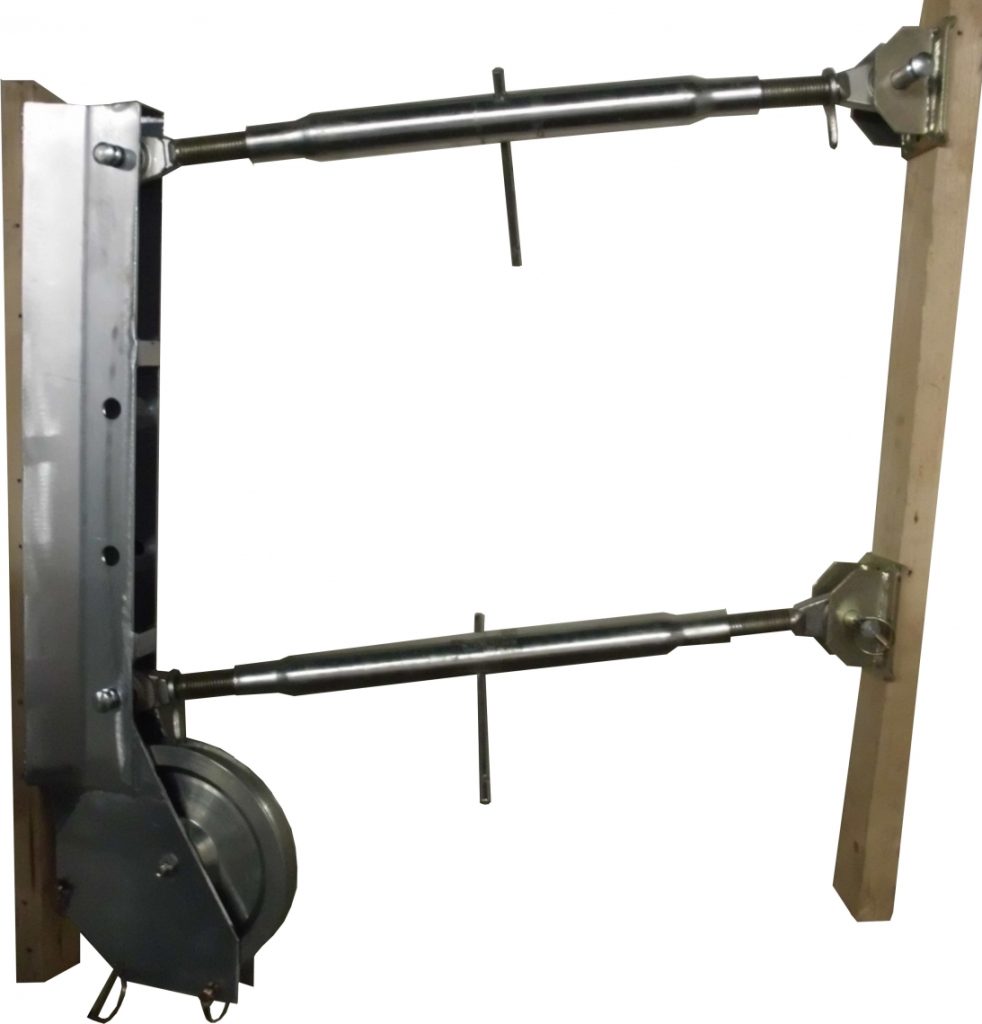

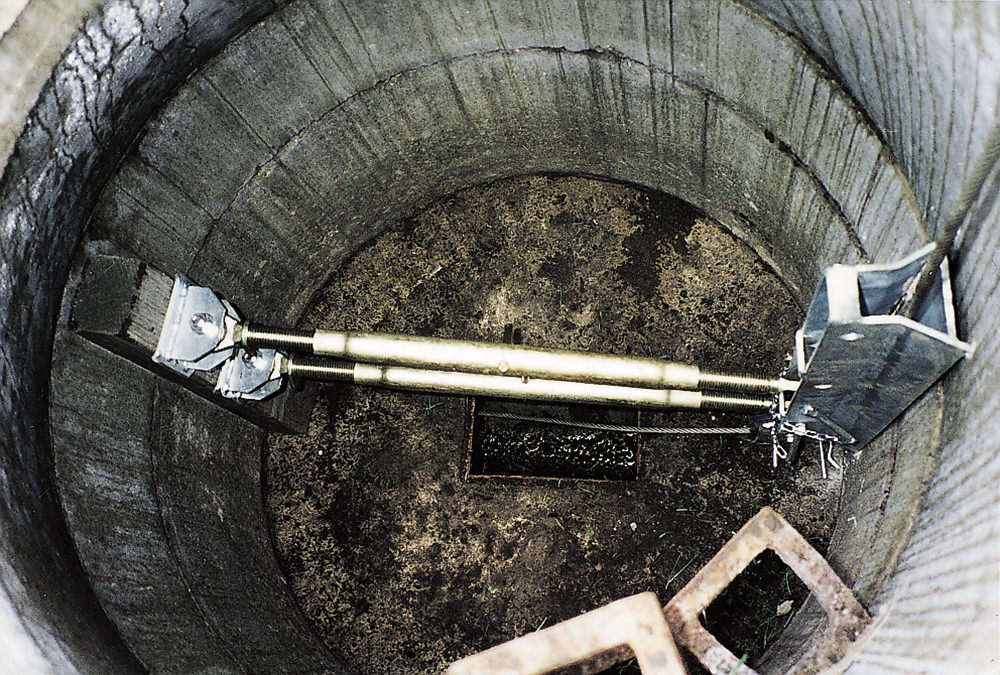

Napínací kladka šachty

Mezi výstupem trubky a vychylovací kladkou je při protahování čisticích přístrojů nebo kamer téměř vždy dostatek prostoru. Pomocí napínací kladky Bagela lze využít prostor průřezu šachty. Vychylovací kladka se přitiskne ke stěně šachty a utáhne se dvěma závitovými vřeteny. Díky šikmé poloze vřeten je kladka se zvyšující se tažnou silou stále více přitlačována ke stěně šachty. Drážka a velikost kladky umožňují její použití i pro kabel kamery. Lano nebo kabel je na kladce držen pomocí tří čepů.

Max. pracovní zatížení	Hmotnost	Číslo objednávky
20 kN	29.2 kg	004.224.00
50 kN	52 kg	004.224.50

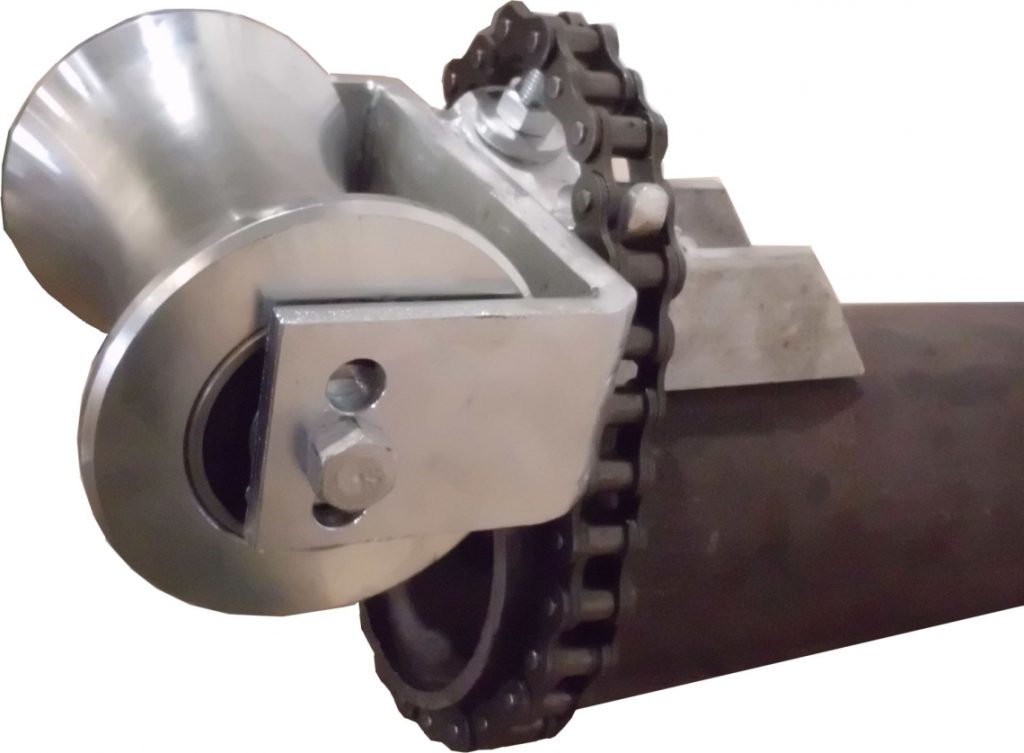

Ochranný válec lana pro čištění potrubí

Během čištění potrubí nelze navijáky vždy umístit v přímé linii s výkopem, aby se lano mohlo třít o stěnu. Ochranný váleček lana tomuto tření zabrání a zajistí, že čisticí zařízení bude bez překážek vytaženo.
Další rozměry na vyžádání

Ø rozsah	Hmotnost	Obj.č.
100-350 mm	18 kg	004.223.10
200-550 mm	20 kg	004.223.15
